Прилад для вимірювання електричних параметрів YATO

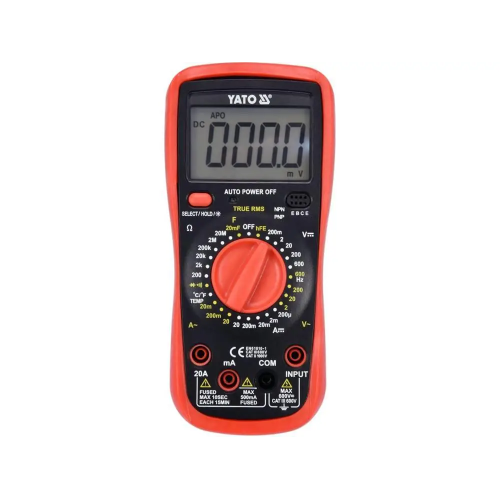

Універсальний вимірювач YT-73083 з функцією TRUE RMS та ручним діапазоном для кожного вимірювання дозволяє виконувати основні та розширені електричні вимірювання. Вимірювання змінного і постійного струму до 20 ампер вигідно відрізняє мультиметр від інших приладів, а великий екран з блакитним підсвічуванням зробить результат видимим навіть в складних умовах освітлення.

Основні розміри

Вимірювання змінної напруги: змінного струму 0-600 В, TRUE RMS.

Вимірювання напруги постійного струму: 0-600 В постійного струму.

Вимірювання змінного струму: 0-20A, TRUE RMS.

Вимірювання постійного струму: 0-20A постійного струму.

Вимірювання опору: 0-20 МО.

Тестовий діод: I F 1 мА, U R 3.3 В.

Перевірка безперервності: 0-100 Ом.

Додаткові вимірювання

Вимірювання ємності: 0-20 мФ.

Вимірювання частоти електроенергії в побутових одиницях 230 і 400V: 50-60Hz.

Вимірювання температури: від -40 до 1000 ° С.

Тестовий транзистор hFe: 0-1000, вбудований тестовий роз'єм.

Точність вимірювання

Приклад вимірювання точності вимірювання напруги змінного струму. Розрахунки для результату вимірювання: 235 В

Точність вимірювання YT-73083 для цього діапазону становить: (1,2% + 8), роздільна здатність 0.1V.

Розрахунок похибки вимірювання за формулою: (результат вимірювання х 1,2%) + 8 х роздільна здатність.

Розрахунок: (235 х 1,2%) + 8 х 0,1 = 2,82 + 0,8 = 3,62 В.

Фактичний результат з урахуванням похибки вимірювання для читання 235V = 235 3.62V

Результат з похибкою вимірювання для індикації вимірювання напруги постійного струму: 12В = 12 0.126V.

Результат з похибкою вимірювання сили змінного струму: 8А = 8 0.15A.

Таблицю з роздільною здатністю і точністю для цього вимірювання можна знайти в інструкції з експлуатації.

Вбудовані функції

TRUE RMS - Лічильник з цією функцією обчислює дійсне квадратичне значення змінного струму та напруги як для синусоїдальної, так і для несинусоїдальної форми. Прилад спочатку вимірює фактичне значення синуса через кілька разів і
