Провід ВВГ 3х6

Застосування та технічні характеристики силового мідного кабелю ВВГНГ 3х6
Стандарт
Основним джерелом інформації є нормативний документ ГОСТ 16442-80, а також заводський каталог (посилання праворуч від верхньої фотографії).

Конструкція

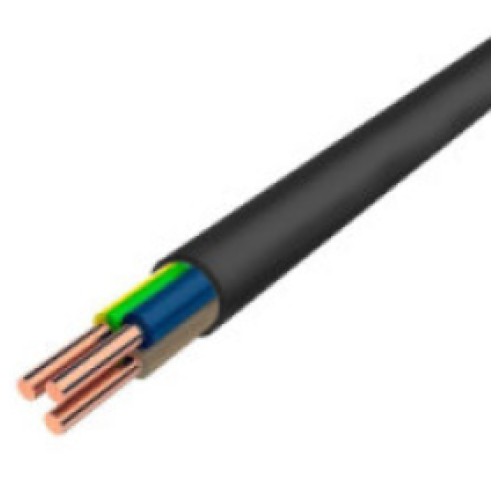

Силовий кабель ВВГнг 3х6 випускається з трьома жилами рівного перерізу 6 мм2, кожна з яких виконана з одного мідного дроту нелуженого 1 класу згідно з ГОСТ 22483-77.
Покриття з ізоляційного ПВХ пластикату служить для створення достатнього електричного опору. Синій колір ізоляції означає нульову робочу жилу, жовто-зелений колір маркує жилу заземлення. Товщина ізоляційного покриву щонайменше 0,7 мм.

Замість поясної ізоляції застосовується ПЕТ плівка, якою обмотує скручені струмопровідні жили.
Заключною фазою при виробництві є накладання шлангової оболонки з ПВХ пластикату зниженої горючості (полум'я не поширюється при груповій прокладці). Товщина оболонки вибирається згідно з ГОСТ 23286-78 і становить 1.5 мм.
Загальний зовнішній довідковий діаметр 15 мм.

Застосування
Використовується для нерухомого прокладання в пучках з іншими провідниками:
по відкритому простору;
у приміщеннях під штукатуркою;
на кабельних трасах;
у призначених для цих цілей тунелях (наприклад, у метрополітені).

Електричні властивості.
Струмове навантаження на жилу може наближатися до значень 49А і 58А при прокладанні в повітрі і землі відповідно. В межах однієї секунди може впливати струм короткого замикання силою 650 ампер.

Змінна напруга електричної мережі, що підключається, може мати найбільше значення 660 вольт з частотою 50 герц.
Випробувальна напруга 3000 вольт із частотою 50 герц протягом 10 хвилин.
1 км ізоляції має електричний опір 9 мОм при температурі +20⁰С, проте при досягненні температури +70⁰С це значення знижується до 0,005 мОм.

Температури жили
Робоча температура струмоведучої жили +70?С, при виникненні перевантажень може підвищуватися до +80?С на 8 годин протягом доби, проте не більше 1000 годин за весь період експлуатації. На 4 секунди допускається підвищення температури до +160⁰С при дії короткого замикання.

Умови середовища
Відносна вологість до 98% при температурі +35⁰С (конденсат не спостерігається). Температурні умови навколишнього повітря повинні належати діапазону від -50 до +50⁰С. Відповідно до ГОСТ 15150-69 виробу присвоєно кліматичне виконання та категорію розміщення УХЛ1.

Обмеження під час монтажу
Нижню температурну межу для прокладання -15⁰С, при нижчих температурах слід містити провідник у теплому приміщенні близько доби, а потім прокладати. Найменший радіус вигину дорівнює 7,5? d = 112,5 мм.

Гарантия

Загалом не менше 30 років прослужить лінія.
